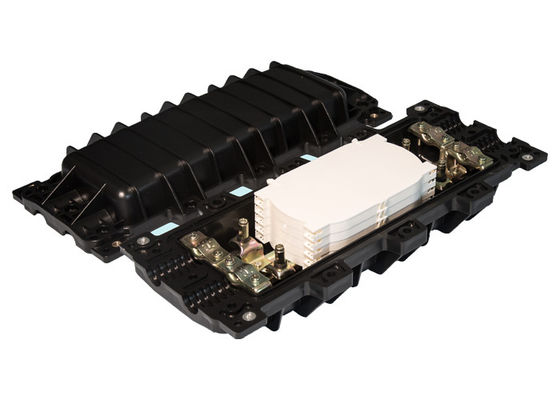

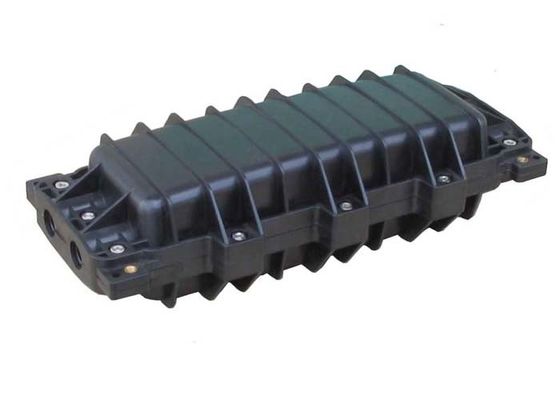

জিপিজে 96 কোর গম্বুজ ফাইবার অপটিক কেবল স্প্লাইস বন্ধ, ফাইবার স্প্লাইস সমাপ্তি

ব্ল্যাক স্প্লাইস এফওএসসি ফাইবার অপটিক সমাপ্তি জিপিজে 96 কোর গম্বুজ ওভারহেড সুরক্ষা

প্রয়োগ:

পণ্যটি 22 মিমি (φ) ব্যাসের মধ্যে অপটিকাল কেবলগুলির সংযোগকারী সরলরেখা এবং শাখা লাইন (এক মধ্যে দুটি থেকে এক মধ্যে তিনটি) প্রয়োগ করা যেতে পারে, সমস্ত ধরণের এবং কাঠামো, যখন ওভারহেড পাথরযুক্ত থাকে, পাইপলাইনে, ভূগর্ভস্থ বা ইন ভাল.এদিকে, এটি অল-প্লাস্টিকের শহর ফোন কেবলগুলির সংযোগেও প্রয়োগ করা হয়।

অবকাঠামো বৈশিষ্ট্য:

• সমস্ত সম্পত্তি সূচকগুলি জাতীয় YD / T814-1996 স্ট্যান্ডার্ড অনুসারে।
• কেস বডিটি আমদানিকৃত উচ্চ-তীব্রতা প্রকৌশল প্লাস্টিকগুলি থেকে তৈরি করা হয় এবং উচ্চ চাপের মধ্যে ছাঁচ প্লাস্টিকগুলির সাথে আকারটি তৈরি করে।এটি HALF আয়তক্ষেত্র আকারে, কম ওজন, উচ্চ যান্ত্রিক তীব্রতা, ক্ষয়-প্রতিরোধের, অ্যান্টি-বজ্রপাত এবং দীর্ঘ সেবা জীবনের সুবিধা সহ with
• কেস বডি এবং তারের প্রবেশদ্বার আঠালো রাবার স্ট্রিপ (নন-ভ্যালকানাইজড) এবং সিলযুক্ত টেপ দিয়ে সিল করা হয়।নির্ভরযোগ্য সিলিং ক্ষমতা।এটি পুনরায় খোলা এবং বজায় রাখা সহজ।
• 4 টি ভিন্ন তারের লুপের (unique12.5, φ17, φ20, φ22,) স্বতন্ত্র অবস্থা স্বতন্ত্র শর্ত অনুযায়ী পৃথক বহিরাগত ব্যাস চয়ন করতে সক্ষম করে, এটি সীলযুক্ত তারের প্রবেশদ্বারের বিশ্বাসযোগ্যতা বাড়ায়।
• ওভারল্যাপিং ফাইবার-গলানো ট্রে এবং পৃথক অন্তরণকারী পৃথক ইউনিটটি কোরের বিশিষ্টতা তৈরি করে, ক্ষমতা এবং তারের মাটির নমনীয়, সুবিধাজনক এবং সুরক্ষিত করে।
• বাইরের ধাতব উপাদান এবং ফিক্সিং ইউনিট স্টেইনলেস স্টিল দিয়ে তৈরি, তাই বারবার বিভিন্ন পরিবেশে ব্যবহার করা যেতে পারে।

প্রধান প্রযুক্তিগত বৈশিষ্ট্য:

• বাহ্যিক আকার: (দৈর্ঘ্য × প্রস্থ × উচ্চতা) 435 × 190 × 120
• ওজন: 2.5 কেজি
• অপটিকাল ফাইবার ঘুরানোর ব্যাসার্ধ:: ≥40 মিমি
• ফাইবার ট্রে অতিরিক্ত ক্ষতি: .00.01dB
• ট্রেতে থাকা ফাইবারের দৈর্ঘ্য: .61.6 মি
• ফাইবার ক্ষমতা: একক: 96 টি, টেপ-আকৃতির: 192 কোর c
• কাজের তাপমাত্রা: - 40⁰সি ～ + 70⁰গ
• পার্শ্বীয় চাপ-প্রতিরোধের :: 0002000N / 10 সেমি
• শক-প্রতিরোধের: N20N.m

অপারেশন:

• যথাযথ বাহ্যিক ব্যাস সহ তারের লুপটি চয়ন করুন এবং এটি অপটিকাল তারের মধ্য দিয়ে যেতে দিন।তারের খোসা ছাড়ুন, বাইরের এবং অভ্যন্তরের আবাসনগুলি, পাশাপাশি আলগা চুক্তি নলটি কেটে ফেলুন, এবং 1.1 and 1.6 এমফাইবার এবং 30 ～ 50 মিমি স্টিল কোর ছেড়ে ভরাট গ্রীসটি ধুয়ে ফেলুন।
• ইস্পাত কোরকে শক্তিশালী করে একসাথে কেবল টিপে কার্ড এবং কেবলটি ঠিক করুন।যদি কেবলের ব্যাস 10 মিমি এর চেয়ে কম হয়, তবে প্রথমে তারের ফিক্সিং পয়েন্টটি আঠালো টেপ দিয়ে বাঁধুন যতক্ষণ না ব্যাস 12 মিমিতে পৌঁছেছে, তারপরে এটি ঠিক করুন।
• গলানো এবং সংযোগকারী ট্রেতে ফাইবারকে নেতৃত্ব দিন, তাপ চুক্তি নলটি সংশোধন করুন এবং সংযোগকারী ফাইবারগুলির একটিতে তাপ গলানো নলটি ঠিক করুন।দ্রবীভূত হওয়া এবং ফাইবার সংযুক্ত করার পরে, তাপ চুক্তি নলটি সরান এবং তাপ গলানো নলটি এবং স্টেইনলেস (বা কোয়ার্টজ) কোর স্টিকটিকে শক্তিশালী করুন, নিশ্চিত করুন যে সংযোগ স্থাপনটি আবাসন পাইপের মাঝখানে রয়েছে।দুটিকে এক তৈরি করতে পাইপ গরম করুন।সুরক্ষিত যৌথটি ফাইবার-রাখার ট্রেতে রাখুন one
• গলে যাওয়া এবং ট্রেটিকে একইভাবে সংযুক্ত করে বাম ফাইবারটি রাখুন এবং নাইলন বন্ধনের সাথে ঘুরানো ফাইবারটি ঠিক করুন।নীচে থেকে ট্রে ব্যবহার করুন।সমস্ত ফাইবার সংযুক্ত হওয়ার পরে উপরের স্তরটি coverেকে এটি ঠিক করুন।
• প্রকল্পের পরিকল্পনা অনুসারে এটি অবস্থান করুন এবং পৃথিবীর তার ব্যবহার করুন।
• স্প্লাইস বন্ধের খালি খোলার এবং তারের জয়েন্টটি সিলিং টেপ দিয়ে বেঁধে নিকটে তারের ধারককে সীলমোহর করুন।এবং প্লাগের সাথে অব্যবহৃত ইনলেটগুলি টেপগুলি সহ সীলযুক্ত প্লাগের অব্যাহত অবতল অংশগুলি বন্ধ করুন।তারপরে শেলের পাশের অংশে সিলিং খাঁজে সিলিং ট্রিপস রাখুন এবং শেলের দুটি অংশের মধ্যে শরীরের খাঁজের অবতল অংশটি গ্রিজ করুন।তারপরে শেলের দুটি অংশ বন্ধ করে স্টেইনলেস স্টিলের বোল্ট দিয়ে শক্ত করুন।বল্টগুলি ভারসাম্যপূর্ণ বলের সাথে শক্তভাবে স্ক্রু করা উচিত।
• স্তরের প্রয়োজনীয়তা অনুযায়ী, অবস্থান এবং স্থিরকরণের সরঞ্জামটি ঠিক করুন।
