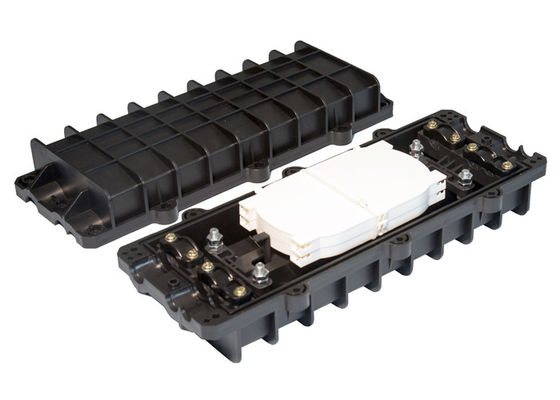

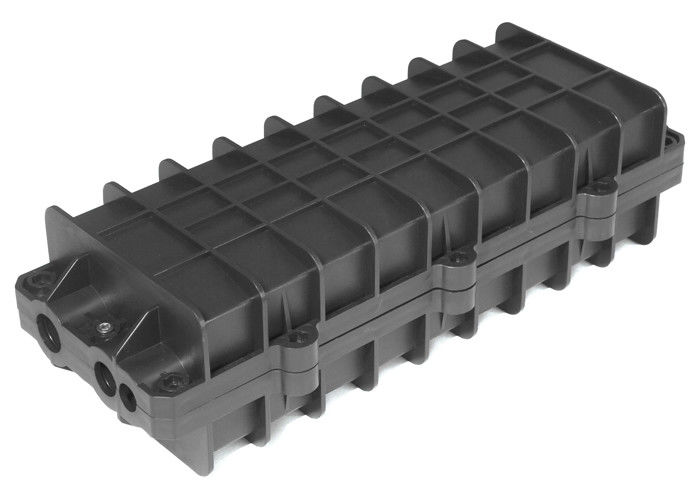

পিপি উপাদান FOSC GPJ 96 কোর ফাইবার অপটিক স্প্লাইস ঘের

ব্ল্যাক স্প্লাইস এফওএসসি ফাইবার অপটিক সমাপ্তি জিপিজে 96 কোর গম্বুজ ওভারহেড সুরক্ষা

প্রয়োগ:

    ফাইবার অপটিক বন্ধবিভিন্ন প্রকারের সরাসরি এবং বিচ্ছিন্ন (এক পয়েন্ট দুই, এক পয়েন্ট তিন) সংযোগের জন্য উপযুক্ত, স্ট্রাকচারাল ফাইবার অপটিক কেবলগুলি (একক ফাইবার এবং ফিতা) ব্যাসের মধ্যে, -23 মিমি, ওভারহেড, পাইপলাইন, সরাসরি কবর দেওয়া এবং ভাল মধ্যে শুকিয়ে যাওয়া।একই সময়ে, এটি সমস্ত প্লাস্টিকের স্থানীয় টেলিফোন কেবলগুলির সংযোগের জন্য উপযুক্ত

অবকাঠামো বৈশিষ্ট্য:

1. এই পণ্যটির সমস্ত কর্মক্ষমতা সূচক জাতীয় YD / T814-1996 মানকগুলির প্রয়োজনীয়তা পূরণ করে।

২. বাইরের বাক্সটি আমদানিকৃত উচ্চ-শক্তি ইঞ্জিনিয়ারিং প্লাস্টিকগুলি (এবিএস), অ্যান্টি-এজিং এজেন্টগুলির যুক্ত সহ উচ্চ-চাপ ইনজেকশন ছাঁচনির্মাণ থেকে তৈরি হয় এবং আকারটি হালকা ওজন, উচ্চ যান্ত্রিক শক্তি, শক্তিশালী জারা প্রতিরোধের সহ একটি আয়তক্ষেত্রাকার আকার হয় , বাজ প্রতিরোধের, দীর্ঘ পরিষেবা জীবন, ইত্যাদি বৈশিষ্ট্য।

৩. বাইরের বাক্সের দেহ এবং তারের খাঁড়িটি সিলিকন রাবার দিয়ে সিল করা হয়, যার নির্ভরযোগ্য সিলিং কার্যকারিতা রয়েছে এবং বারবার খোলা এবং ক্ষতি ছাড়াই পুনরায় ব্যবহার করা সহজ।

৪. প্লাগটির অনন্য কনফিগারেশন ব্যবহারকারীদের ব্যবহৃত অপটিক্যাল কেবলের প্রকৃত সংখ্যার ভিত্তিতে নমনীয় পছন্দ করতে সক্ষম করে।

5. বাক্সে সুপারম্পোজড স্ট্রাকচারটি ফিউজড ফাইবার ট্রে এবং প্লাস্টিকের প্রধান ফ্রেমটি নিরোধক কার্যকারিতা আরও নির্ভরযোগ্য করে তোলে, ক্ষমতা বর্ধন করে এবং অপটিক্যাল কেবলের গ্রাউন্ডিং নমনীয়, সুবিধাজনক এবং নিরাপদ করে।

Box. বাক্সের বাইরের অংশের ধাতব উপাদান এবং বেঁধে দেওয়া স্টেইনলেস স্টিল দিয়ে তৈরি, যা বিভিন্ন পরিবেশে সুবিধার্থে এবং পুনরায় ব্যবহার করতে পারে।

প্রধান প্রযুক্তিগত বৈশিষ্ট্য:

• 1. মাত্রা (মিমি):	420 × 150 × 110
  2. ওজন:	1.6 কেজি
  3. অপটিকাল ফাইবার বক্রতা ব্যাসার্ধ:	≥40 মিমি
  ৪. অপটিকাল ফাইবার ডিস্কের অতিরিক্ত ক্ষতি:	≤0.01dB
  ৫. অপটিকাল ফাইবারের দৈর্ঘ্য ধরে রাখা:	≥1.6 মি
  6. সর্বাধিক ফাইবার ক্ষমতা: একক ফাইবার:	96 কোর
  7. প্রযোজ্য তাপমাত্রার ব্যাপ্তি:	-40 ~ 70
  8. বিরোধী পক্ষের চাপ:	.2000N / 10 সেমি
  9. প্রভাব প্রতিরোধের:	.20N.m

অপারেশন:

    1. অপটিকাল কেবলটি খুলুন এবং স্ট্রিপ করুন, বাইরের শ्यान, অভ্যন্তরীণ মাপটি সরিয়ে দিন এবং নল সঙ্কুচিত করুন, পরিষ্কার করুন এবং তারের মধ্যে তেল ভর্তি পেস্ট মুছে ফেলুন এবং 1.1 থেকে 1.6 মিটার একটি ফাইবার দৈর্ঘ্য এবং 30 থেকে 50 এর একটি ইস্পাত কোর ছেড়ে দিন মিমি

2. অপটিকাল কেবলটি সংশোধন করতে সংকোচনের তারের কার্ডটি ঠিক করুন এবং একই সময়ে ইস্পাত কোরটিকে শক্তিশালী করার জন্য অপটিকাল কেবলটি ঠিক করুন।

৩. অপটিকাল ফাইবারটি ফিউশন স্প্লিকিং ট্রেতে প্রবর্তন করা হয় এবং তাপ সংকোচনযোগ্য টিউব এবং তাপ ফিউশন টিউব যে কোনও অপটিকাল ফাইবারকে কাটাবার জন্য কাটা হয়।অপটিকাল ফাইবার ছিটিয়ে দেওয়ার পরে, তাপ ডুবানো এবং তাপ ফিউশন নল সরানো হয়, এবং একটি স্টেইনলেস স্টিল (বা কোয়ার্টজ) শক্তিশালী কোর রড স্থাপন করা হয়।অপটিকাল ফাইবার সুরক্ষা নলটির কেন্দ্রে অপটিকাল ফাইবার ফিউশন স্প্লাইসটি স্থাপন করুন, সুরক্ষামূলক টিউবটি যথাযথভাবে গরম করুন এবং অপটিকাল ফাইবার এবং প্রতিরক্ষামূলক টিউবটিকে একটিতে ফিউজ করুন।সুরক্ষিত অপটিকাল ফাইবার সংযোগকারীটি ফাইবার স্লটে ফেলা হয় (প্রতিটি স্প্লিকিং ডিস্কটি 12 টি কোট অপটিকাল ফাইবারের সাথে সজ্জিত করা যেতে পারে))।

৪. অপটিকাল ফাইবার ফিউশন স্প্লাইসিং ডিস্কে অবশিষ্ট অপটিকাল ফাইবারগুলি সমানভাবে বিতরণ করুন এবং নাইলন তারের বন্ধন সহ কয়েলযুক্ত অপটিকাল ফাইবারগুলি সাজান।স্প্লাইস ট্রে সাধারণত নীচ থেকে উপরে পর্যন্ত ব্যবহৃত হয়।সমস্ত অপটিকাল ফাইবার সংযুক্ত হওয়ার পরে, স্প্লাইস ট্রে এর উপরের স্তরটি কভারটি coverেকে এটি ঠিক করুন।

৫. ইঞ্জিনিয়ারিং ডিজাইনের প্রয়োজনীয়তা অনুসারে গ্রাউন্ড ওয়্যারটি নিজের দ্বারা সনাক্ত এবং ব্যবহার করুন।

6. স্ব-আঠালো টেপ দিয়ে অপটিকাল কেবলটি মোড়ানো।একই সময়ে, প্লাগ দিয়ে অব্যবহৃত সংযোগকারী বাক্সের কেবল খাঁজটি বন্ধ করুন।খোলের দুটি টুকরোটি বন্ধ করুন এবং স্টেইনলেস স্টিলের বল্টগুলি চেপে নিন।এটি প্রয়োজনীয় যে বোল্টগুলির চাপ পুরোপুরি কড়া না হওয়া পর্যন্ত প্রতিসম এবং অভিন্ন হওয়া উচিত।

7. পাড়ার প্রয়োজনীয়তা অনুসারে পাড়ার জন্য হ্যাঙ্গারগুলি অবস্থান এবং ঠিক করুন।

اور

প্যাকিং তালিকা:
