পণ্যের বিবরণ:
|
| আদর্শ: | 144 কোর | মডেলের নাম: | বন্টন বাক্স |
|---|---|---|---|
| রঙ: | কালো | আবেদন: | FTTH FTTB FTTX নেটওয়ার্ক T |
| সনদপত্র: | ISO-9001 | পাদান: | পি ই |
| বিশেষভাবে তুলে ধরা: | পিई ফাইবার অপটিক বন্ধ,144 কোর ফাইবার অপটিক বন্ধ,পিই আউটডোর ফাইবার বন্ধ |
||

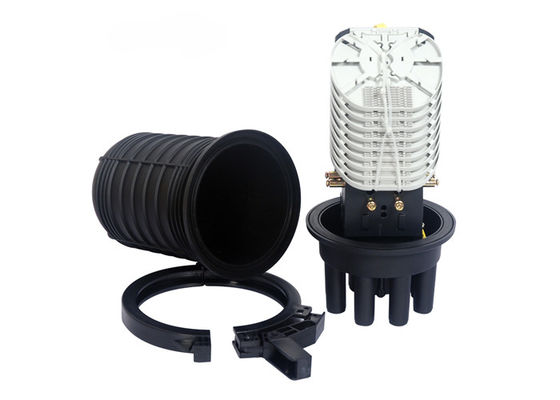

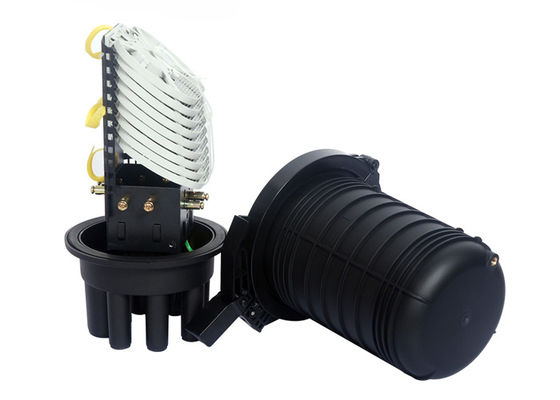

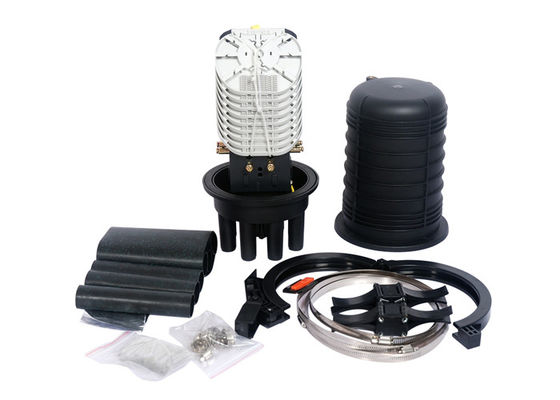

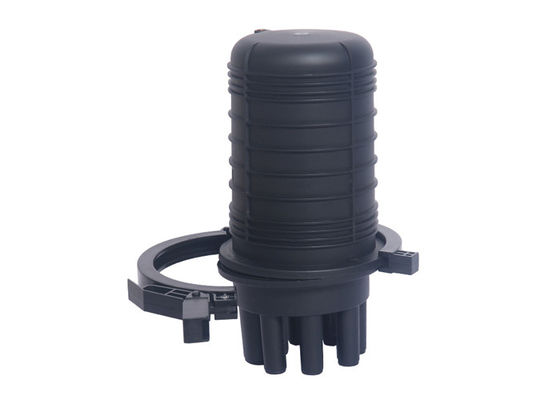

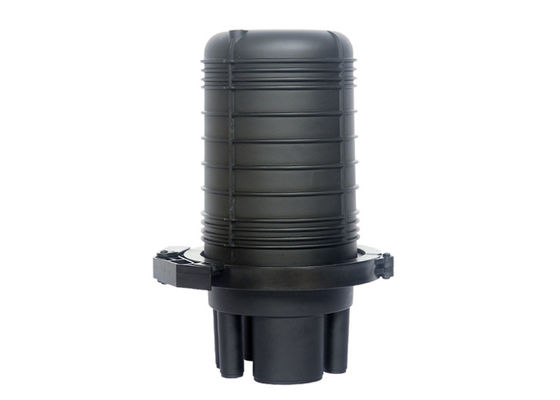

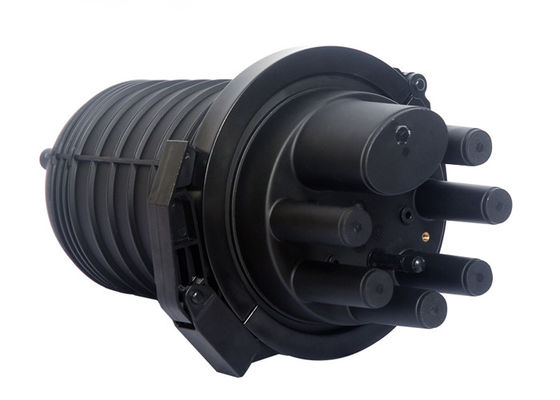

144 কোর ফাইবার অপটিক এনক্লোজার গম্বুজ বন্ধ আউটডোর MINI জলরোধী IP68
ঘ। প্রয়োগ
এক ধরণের গম্বুজ ক্লোজার সিরিজ, অপটিকাল ফাইবার সংক্রমণ প্রক্রিয়া চলাকালীন সরাসরি সংযোগের জন্য ব্যবহৃত হয় এবং 6 টি ছোট বৃত্তাকার তারের গর্ত এবং 1 টি বড় বড় গর্ত সহ যৌথ সংযোগ সুরক্ষা সরবরাহ করে;তাপ সঙ্কুচিত আচ্ছাদন সঙ্গে তাপ সীল;ওভারহেড, মেরু, প্রাচীর এবং সমাহিত ইনস্টলেশনগুলির জন্য ব্যবহার করা যেতে পারে।ভাল সিলিং কর্মক্ষমতা সহ, সাধারণ ইনস্টলেশন এবং প্রশস্ত অ্যাপ্লিকেশন পরিসীমা অপটিকাল ফাইবার সংযোগের জন্য সেরা পছন্দ।
ঘ। পণ্য বৈশিষ্ট্য
* সমস্ত কার্যকরী সূচকগুলি বিতরণ বাক্সের জন্য জাতীয় YD 814.1-2004 মানের সাথে সঙ্গতিপূর্ণ।
* ফোর-ইন এবং ফোর-আউট কেবল পোর্ট;এখানে 1 টি বড় এবং 10 টি ছোট বৃত্তাকার ছিদ্র রয়েছে, যা and7 ~12 অপটিকাল কেবলগুলি প্রবেশ করে প্রস্থান করতে পারে।
* বাইরের বাক্সের দেহটি উচ্চ-শক্তি ইঞ্জিনিয়ারিং প্লাস্টিক দিয়ে তৈরি, এতে হালকা ওজন, উচ্চ যান্ত্রিক শক্তি, অ্যান্টি এজিং, শক্ত জারা প্রতিরোধের, বাজ প্রতিরোধের এবং দীর্ঘ সেবা জীবনের বৈশিষ্ট্য রয়েছে।
* স্ট্যাকড স্ট্রাকচার স্প্লাইস ট্রে এবং স্বতন্ত্র নিরোধক গ্রাউন্ডিং ডিভাইস অপটিকাল ফাইবার কোর কনফিগারেশন, প্রসারণ এবং তারের গ্রাউন্ডিংকে নমনীয়, সুবিধাজনক এবং নিরাপদ করে।
* স্প্লাইস ট্রেটি স্প্লাইসিং স্লট এবং একটি পিএলসি স্প্লিটটার ধারক দিয়ে সজ্জিত, যা সরাসরি বা ডাইভারজেন্ট সংযোগের প্রয়োজন অনুযায়ী যে কোনও সময়ে কনফিগার করা যায়।
3. প্রযুক্তিগত সূচক
* বক্রতার ফাইবার ব্যাসার্ধ: ≥40 মিমি
* অপটিকাল ডিস্ক অতিরিক্ত ক্ষতি: ≤ 0.01 ডিবি
* তাপমাত্রার ব্যাপ্তি: - 40 ° C ~ + 70। C
* এন্টি পার্শ্বীয় চাপ: 0002000N / 10 সেমি
শক প্রতিরোধের: N20N.m
* সুরক্ষা স্তর: আইপি 65
পণ্যের বিবরণ
| প্রকার | কেএক্সটি-এম 11 (আরএস 16) -288 | কেএক্সটি-এম 11 (আরএস -16) -144 |
| আকার (মিমি) | 0 230 * 440 | 0 230 * 32 |
| বিভাজন প্রকার | 1: 4 (2 পিসি) / 1: 8 (1 পিসি) | 1: 4 (2 পিসি) / 1: 8 (2 পিসি) |
| তারের ব্যাস (মিমি) | ￠ 7 ～ ￠ 12 | ￠ 7 ～ ￠ 12 |
| ভাঁজ ট্রে ক্ষমতা | 16 (একক কোর) | 16 (একক কোর) |
| স্প্লাইস ট্রে সর্বোচ্চ পরিমাণ | 18 | 9 |
| সর্বোচ্চ ধারণক্ষমতা | 288 (একক কোর) | 144 (একক কোর) |
| সিলিং টাইপ | তাপ সঙ্কুচিত টিউব, সিলিকন রাবার | তাপ সঙ্কুচিত টিউব, সিলিকন রাবার |
স্থাপন প্রক্রিয়া
ঘ। কেবল স্থাপন
The গর্তটি খুলুন: প্রবেশের পোর্টগুলি প্রয়োজনীয় হিসাবে দেখেছি।
Cloth তারের শীট কাপড় দিয়ে পরিষ্কার করুন (প্রায় 1.8 মিটার)
The তারের গর্তটি দিয়ে বাক্সে স্লাইড করুন।
ঘ। কেবল প্রস্তুতি
Cable তারের শীটটি স্ট্রিপ করুন, ফাইলিংটি পরিষ্কার করুন, এর থেকে 75 মিমি দূরত্বে তারের পুনর্বহাল কোরটি কাটা করুন চাদর কাটা;
A যদি একটি ঝালিত কেবল ইনস্টল করা থাকে তবে এর মধ্যে প্রায় 25 মিমি x 25 মিমি এর একটি তারের শিল্ডিং স্তরটি ছেড়ে যান তারের বার্ষিক কাটআউটে অক্ষীয় দিক এবং ঝালিত তারের চাপড়ান;
The অপটিকাল কেবলের বার্ষিক অংশ থেকে 35 মিমি থেকে আলগা টিউবটি কেটে ফেলুন, তেলটি সরান অপটিকাল ফাইবার বান্ডিল, বেয়ার ফাইবার সুরক্ষা টিউব লাগান।
The তারের বিভাগ এবং বেস গর্ত প্রান্তটি সারিবদ্ধ করুন, স্থিতিস্থাপক গর্তে শক্তিশালী কোরটি সন্নিবেশ করুন এটি একটি বাদাম দিয়ে এবং অতিরিক্ত কেটে;
2 যদি 2 টি তারের সাথে সংযোগ স্থাপনের জন্য ঝাল টেলিগ্রাম ব্যবহার করা হয়, তারগুলি কে অনুযায়ী অনুযায়ী একত্রে জোড় করা উচিত আউটলেট অর্ডার
ঘ। ওভাল গর্ত সিলিং
Hole গর্তের প্রান্ত থেকে 100 মিমি দূরত্বে একটি পরিষ্কার টুকরো কাগজ বা কাপড় দিয়ে উপবৃত্তাকার পৃষ্ঠ এবং তারের শীটটি মুছুন;
Sand বালি কাগজ দিয়ে উপবৃত্তাকার পৃষ্ঠ এবং তারের শীট রুক্ষ, কাপড় দিয়ে তাদের পরিষ্কার করুন;
Ll উপবৃত্তাকার তাপ সঙ্কুচিত টিউব রাখুন, এবং নলটির শেষে অপটিক কেবলটি চিহ্নিত করুন;
Cable প্রথমবারের থেকে 5 মিমি তারের উপর দ্বিতীয় চিহ্ন তৈরি করুন;
The দ্বিতীয় চিহ্ন থেকে উষ্ণ অ্যালুমিনিয়াম কাগজ দিয়ে তারের মোড়ানো;
The ২ য় কেবলটি ইনস্টল করার সময় তারের আকার অনুযায়ী তাপ সঙ্কুচিত টিউব বরাদ্দ করুন, শাখা কার্ডটি সন্নিবেশ করুন (দ্রষ্টব্য: সমস্ত শাখা কার্ড পুরোপুরি তাপ সঙ্কুচিত টিউবে প্রবেশ করানো উচিত)
A একটি টর্চ দিয়ে তাপ সঙ্কুচিত টিউবটি গরম করুন যাতে এটি সমস্ত ধারক এবং তারের উপর দিয়ে সঙ্কুচিত হয়ে যায়, তারপরে দুটি তারের বাইরে গরম গলে না যাওয়া পর্যন্ত উভয় পক্ষের ক্লিপগুলি গরম করুন।
4. অপটিক কেবল ইনস্টলেশন
① প্রতিটি স্প্লাই ট্রে সর্বোচ্চ 16 টি তন্তু ধারণ করে এবং ট্রেটির প্রতিটি পাশের 2 টি পর্যন্ত খালি ফাইবার সুরক্ষা টিউব ধরে রাখে এবং স্প্লাইস ট্রেটির প্রান্ত থেকে 15 মিমি দূরত্বে প্রতিটি টিউব চিহ্নিত করে;
Mark যত্ন সহকারে অতিরিক্ত সুরক্ষা টিউবটি কেটে ফেলুন এবং স্ট্র্যাপের সাহায্যে নলটি ট্রেতে সুরক্ষিত করুন।
5. অপটিকাল ফাইবার সংযোগ এবং স্টোরেজ
As প্রয়োজন মতো সংশ্লিষ্ট তন্তুগুলি সংযুক্ত করুন;
The স্প্লাইস ট্রেয়ের স্লটে ফাইবার জয়েন্টটি ক্লিপ করুন, ট্রেতে থাকা বাকী আঁশটি কয়েল করেছেন;
All সমস্ত তন্তু অক্ষত আছে কিনা তা পরীক্ষা করে দেখুন, তারপরে স্বচ্ছ idাকনাটি coverেকে রাখুন এবং এটি স্প্লাইস ট্রেতে ঠিক করুন।
6. বক্স ইনস্টলেশন
বক্স বেসে বক্স কভারটি রাখুন।নিশ্চিত করুন যে বক্স বেসের উপবৃত্তাকার গর্তটি বক্স কভারটিতে চিহ্নিত তীরের সাথে একত্রিত হয়েছে।বক্স .াকনা এবং বক্স বেস একসাথে লক করতে লক রিংটি ব্যবহার করুন।
